苏国长
（浙江省明星轴承股份有限公司，浙江上虞　312375）

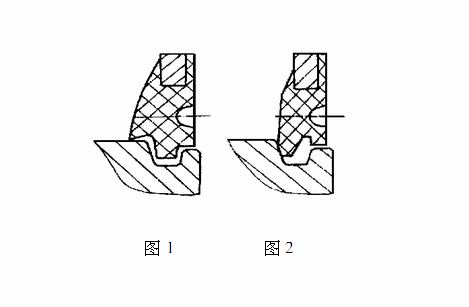

　　轴承的密封性能是衡量密封深沟球轴承的重要指标之一，在激烈的市场竞争环境下，客户对产品质量要求越来越高。尤其是汽车、电机、家用电器和空调等使用场合，对密封深沟球轴承的密封性能要求尤为严格。为了适应市场对密封深沟球轴承的密封性能要求，我公司从6206-2RS轴承产品的防尘和漏脂技术要求着手，以改进密封圈内唇边与内圈的密封结构为突破口，设计并应用了b型密封结构（图1），取得了良好的效果。 　　1　结构
　　（1）a型结构（图2）采用内圈开“V”型槽，密封圈的一个内唇边与防尘槽斜面形成密封，而另一个内唇边与防尘槽止口处留有间隙，此密封结构为目前轴承行业常用结构。
　　（2）b型结构也采用内圈开“V”型槽，但密封圈的一个内唇边与内圈挡边形成密封，而另外两唇边与防尘槽止口径和底径留有间隙，此种结构为本公司设计并应用的结构。
　　2　防尘和漏脂试验
　　根据JB/T7752、JB/T8571标准要求，采用同种牌号的润滑脂，在填脂量为轴承内有效空间27%～35%的情况下，分别对6206-2RS两种密封结构的防尘和漏脂性能进行试验，具体数值如下。

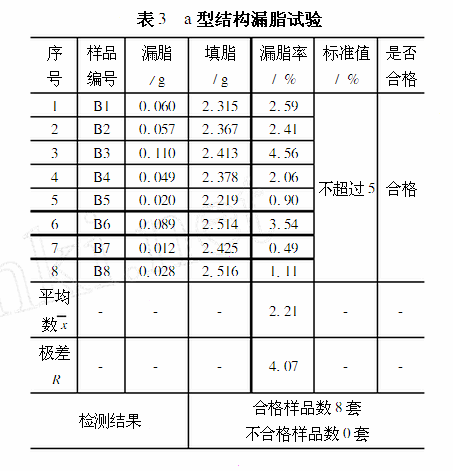

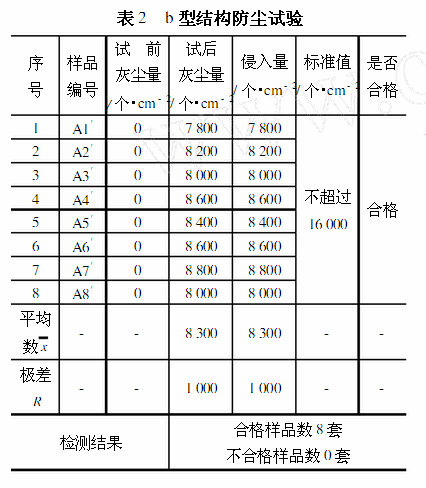

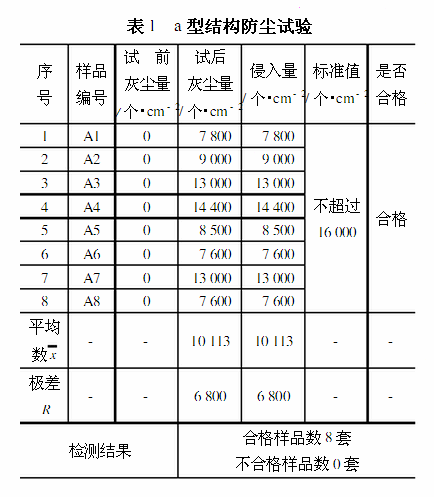

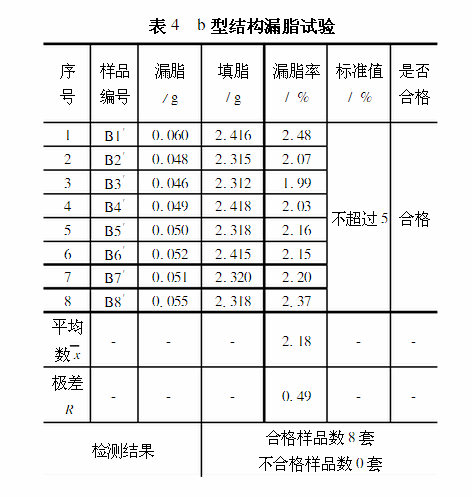

　　2.1防尘试验a、b型结构的防尘试验如表1和表2所示。 　　2.2漏脂试验a、b型结构的漏脂试验如表3、表4所示。 　　3　试验结果分析

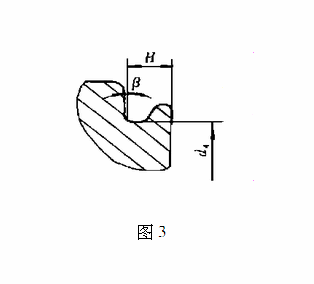

　　（1）a型结构的防尘和漏脂性能从表1和表3中可以看出均合格，但其性能测试值波动较大。原因是轴承的密封是靠密封圈的一个内唇边与防尘槽（图3）的斜面接触形成密封，而此种接触状态，除受密封圈本身的尺寸精度影响外，还受以下因素的影响：①防尘槽底径d4的加工精度；②防尘槽深度H的加工精度；③防尘槽角度β的加工精度；④槽形检验和槽尺寸的检验方式；⑤防尘槽淬火后的变形程度。 　　（2）b型结构的防尘和漏脂性能从表2和表4中可以看出也合格，但b型结构的密封是靠密封圈的一个内唇边与内圈挡边形成密封，其密封性能只受内圈挡边和密封圈本身的加工精度的影响，而内圈挡边加工精度是靠磨加工控制，此种密封结构的加工精度易于直接控制和保证，所以b型结构的防尘和漏脂性能从表中可看出呈稳定趋势。
